Introducción

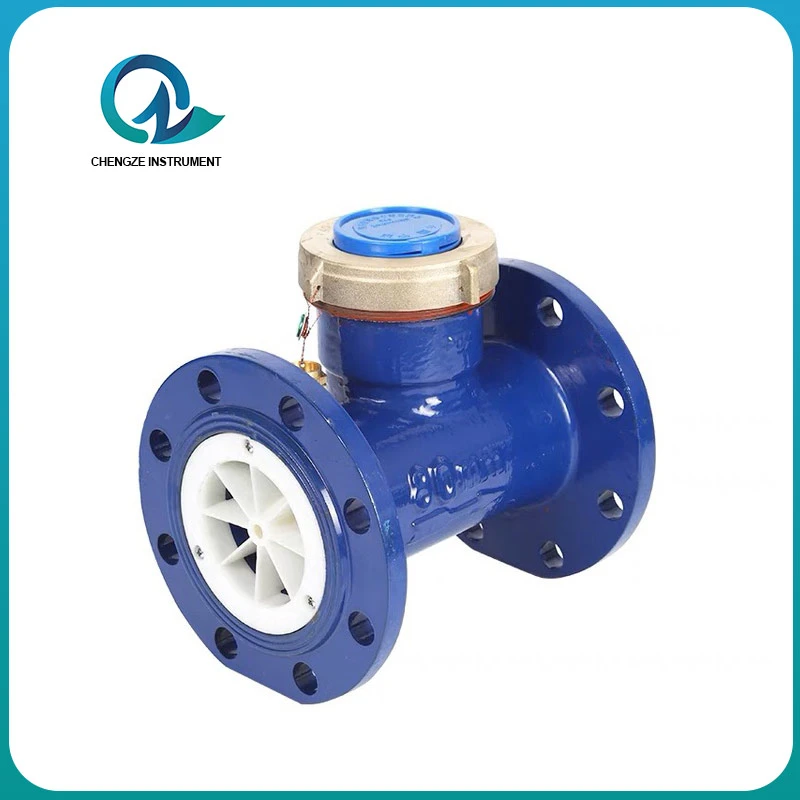

El medidor de agua de hélice horizontal, también conocido como medidor de agua Woltmann, es un medidor mecánico de velocidad-diseñado para medir grandes volúmenes de agua en tuberías con altos caudales.

Parámetros y especificaciones

Diámetro nominal (mm)	Clase de precisión	Flujo de carga Q	Flujo común Q₃	Flujo límite Q₂	Caudal mínimo Q₁
Diámetro nominal (mm)	Clase de precisión	m³/h
LXL-DN80E	Nivel 2	78.75	63.00	4.00	2.520
LXL-DN100E	Nivel 2	125.00	100.00	6.40	4.00
LXL-DN125E	Nivel 2	200.00	160.00	10.00	8.00
LXL-DN150E	Nivel 2	312.50	250.00	16.00	10.00
LXL-DN200E	Nivel 2	500.00	400.00	25.60	16.00
LXL-DN250E	Nivel 2	787.00	630.00	102.00	25.20
LXL-DN300E	Nivel 2	1250.00	1000.00	160.00	40.00

Calibre nominal (mm)	Longitud total del contador de agua L (mm)	Modo asistido
LXL-DN80E	225	Conexión de brida
LXL-DN100E	250	Conexión de brida
LXL-DN125E	250	Conexión de brida
LXL-DN150E	300	Conexión de brida
LXL-DN200E	350	Conexión de brida
LXL-DN250E	400	Conexión de brida
LXL-DN300E	450	Conexión de brida

Características

Alta capacidad de flujo
Adecuado para tuberías de gran diámetro (normalmente DN50 y superiores) y condiciones de alto flujo

Pérdida de presión baja
El diseño directo-minimiza la resistencia al flujo y mantiene la presión del sistema.

Alta precisión y confiabilidad
La relación proporcional entre la velocidad del flujo y la rotación de la hélice garantiza una medición precisa

Construcción duradera
Fabricado con materiales-resistentes a la corrosión con una larga vida útil y bajos requisitos de mantenimiento.

Capacidad de lectura remota
Módulos de comunicación o salida de pulsos opcionales para sistemas inteligentes de gestión del agua

Aplicaciones clave

Redes municipales de abastecimiento de agua.

Medición de agua industrial (fábricas, centrales eléctricas, plantas químicas)

Sistemas de agua para edificios comerciales y grandes

Plantas de tratamiento de aguas residuales

Riego agrícola y gestión de recursos hídricos.

Nuestros Servicios

Selección de productos profesionales
Asistencia para elegir el modelo correcto según el tamaño de la tubería y el rango de flujo

Opciones de personalización
Soporte para diferentes clasificaciones de presión, requisitos de temperatura y tipos de conexión

Apoyo técnico
Servicios de orientación, puesta en marcha y formación para la instalación.

Servicio postventa-
Soporte de mantenimiento, calibración y repuestos.

Integración de sistemas inteligentes
Soluciones para lectura remota y sistemas inteligentes de gestión del agua

Preguntas frecuentes

P: ¿Qué tamaños de tubería son adecuados para este medidor?

R: Normalmente se utiliza para tuberías de DN50 y superiores, especialmente en aplicaciones de alto flujo.

P: ¿Puede medir el agua caliente?

R: Sí, ciertos modelos están diseñados para agua fría y caliente (hasta aproximadamente 130 grados).

P: ¿Debe instalarse horizontalmente?

R: Está diseñado principalmente para instalación horizontal, pero algunos modelos admiten instalación vertical o inclinada.

P: ¿Admite lectura remota?

R: Sí, puede equiparse con salida de pulsos o módulos de comunicación para recopilación remota de datos.

P: ¿Se requiere mantenimiento con frecuencia?

R: No, la estructura es simple y duradera y solo requiere una inspección periódica.

P: ¿Puede manejar agua con impurezas?

R: Puede soportar algunas partículas, pero se recomienda instalar un filtro para prolongar la vida útil.
